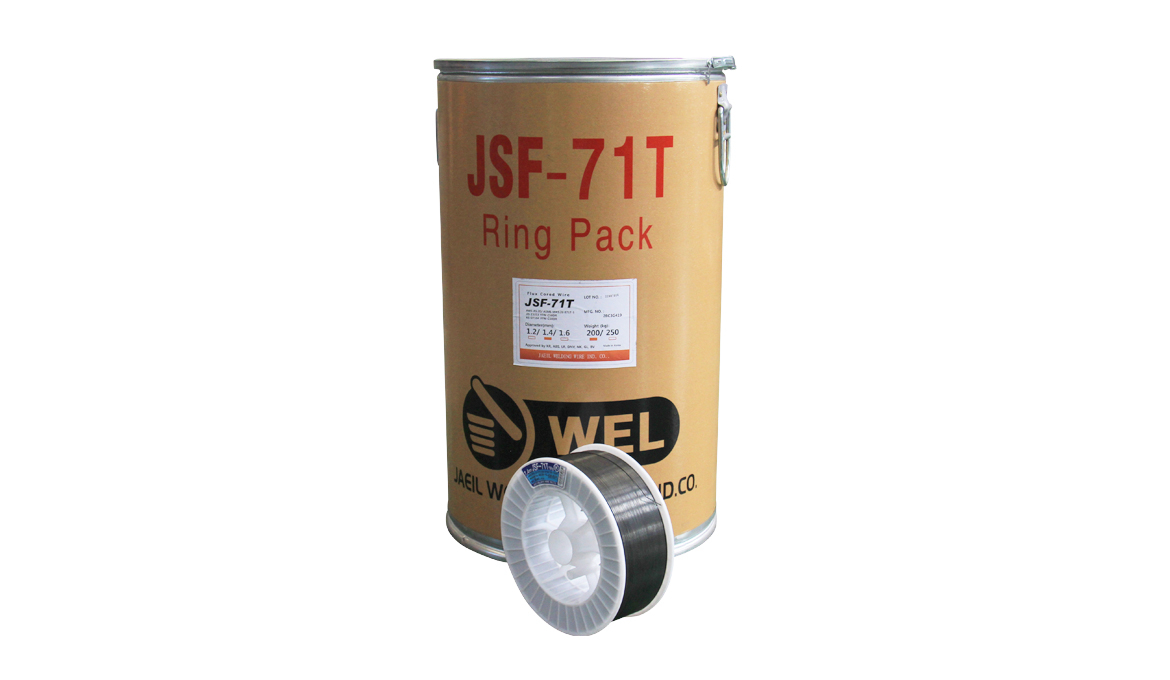

JSF-71T (연강 및 50Kgf/mm²급 고장력강용)
Flux Cored Wire
AWS / SFA A5.20 E71T-1
KS D 7104 YFW-C50DR
특성
JSF-71T는 티타니아계 플럭스코어드 와이어로서 전자세 용접용으로 설계되어 있습니다.
Co₂ 솔리드 와이어에 비하여 아크가 안정적이며, 스페터입자가 미세하고 양이 적습니다.
비드 외관이 미려하여 퍼짐성이 우수합니다.
슬래그가 완전히 덮히고, 박리성이 매우 양호하며, 특히 내균열성이 뛰어납니다.
용도
조선, 차량, 교량, 건축, 철골 구조물 등의 맞대기 및 필렛용접
작업상 주의사항
강종, 판두께 및 구속도에 따라 다소 차이가 있으나 일반적으로 후판 및 구속이 큰 경우는 저온 균열을 방지하기 위해 적당한 예열(50~150℃)이 필요합니다.
평면 용접에 있어서는 높은 전류, 빠른 속도로 용접하면 초층비드에 고온 균열이 발생할 수 있으므로 주의하여 주십시오.
보호가스는 100% Co₂를 사용합니다.
용착금속의 기계적 성질
| 항복점N/㎟(kg/㎟) | 인장강도N/㎟(kg/㎟) | 연산율(%) | 충격치J(kgf·m(0℃) | 수소함량(㎤/100g) |
|---|---|---|---|---|
| 520(53) | 582(59) | 28 | 110(11) | 8.0 |
용착금속의 화학적 성질(%)
| C | Si | Mn | P | S |
|---|---|---|---|---|
| 0.04 | 0.49 | 1.29 | 0.01 | 0.009 |
용접 전류별 적정 전류(DC+)
| 봉경(mm) | 1.2 | 1.4 | 1.6 | |
|---|---|---|---|---|
| 전류(A) | F&HF | 120~300 | 200~350 | 200~400 |
| V-up&OH | 120~260 | 180~280 | 180~280 | |
| V-down | 200~300 | 220~320 | 250~300 | |

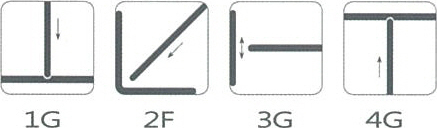

용접자세
승인
| 승인 | ABS | DNV-GL | LR | KR | NK |
|---|---|---|---|---|---|
| 등급 | 2YSAH15 | Ⅱ-YMS(H10) | 2YSH15 | 2YSG(C)H15 | KSW52G(C)H10 |
